Feszültség:

  • Az áramfejlesztők lehetnek egyfáziúsak (230 V) vagy háromfázisúak (400 V).

  • Értelemszerűen olyan típust kell választani, amely a róla üzemeltetett készülékeknek megfelelő feszültséget képes szolgáltatni.

  • A háromfázisú áramfejlesztők egyfázisú feszültséget is képesek előállítani, de figyelembe kell venni, hogy egy fázison mindig kisebb teljesítményt tudnak leadni!



Teljesítményigény:

Az áramfejlesztők kiválasztásánál az egyik legfontosabb szempont, hogy figyelembe vegyük, mennyi készüléket szeretnénk egyszerre üzemeltetni. Tehát csak azokat a készülékeket kell figyelembe venni, amelyek előreláthatólag egyidejűleg fognak üzemelni.

Elméletben: A szükséges teljesítmény az egyes fogyasztók terheléseinek összege.

DE: Az áramfejlesztő teljesítményének meg kell meghaladnia a róla üzemeltetett elektromos motor, illetve gép teljesítményét!!!

Az állandó, üzemi teljesítmény, amire szükségünk lesz és kiszámolunk, az áramfejlesztő maximális teljesítményének kb. 80%-a. Ezt érdemes kb. 10% többlettel kiszámolni, mivel a vevő nem pontosan tájékozott, vagy lehet, hogy több terhelést kap az áramfejlesztő.

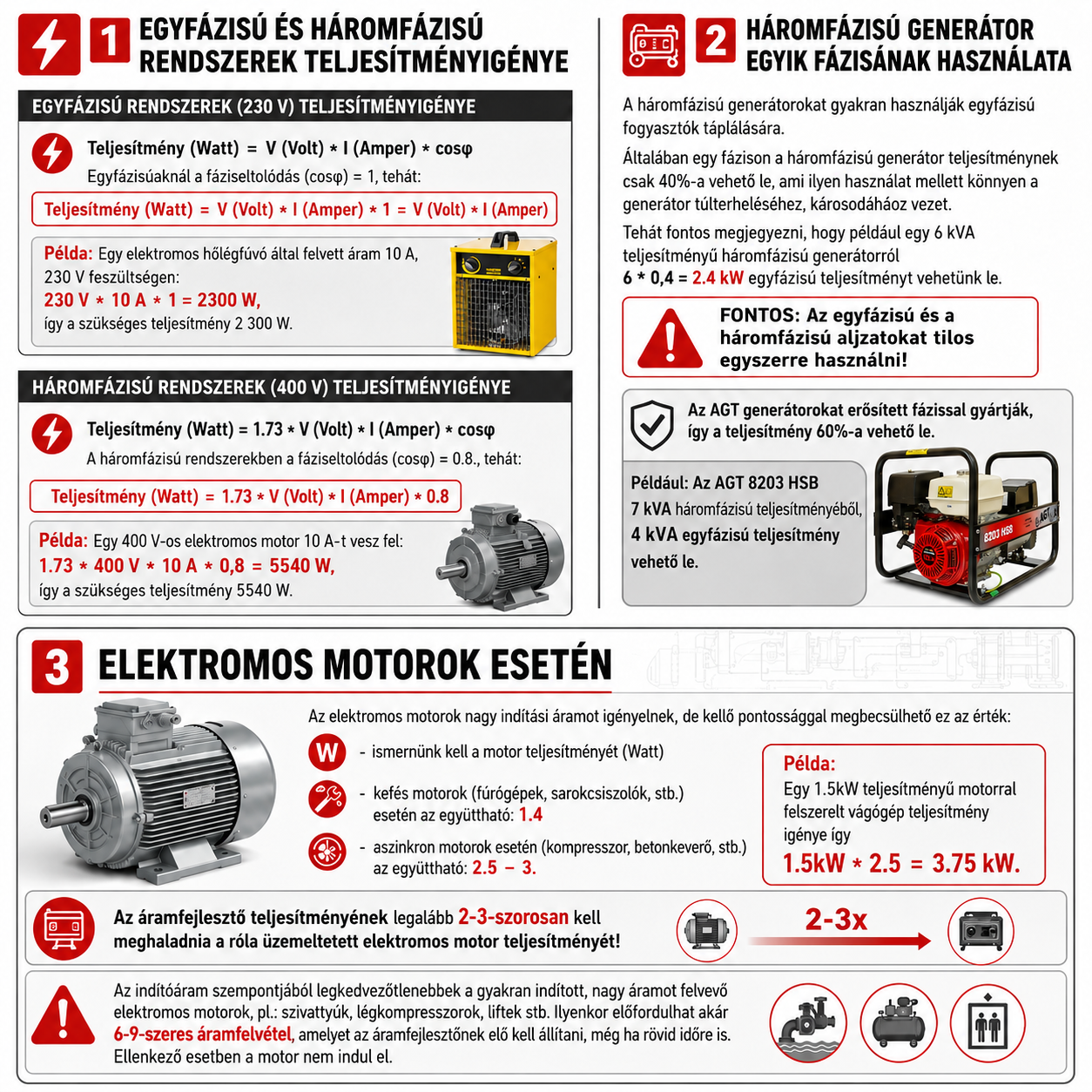

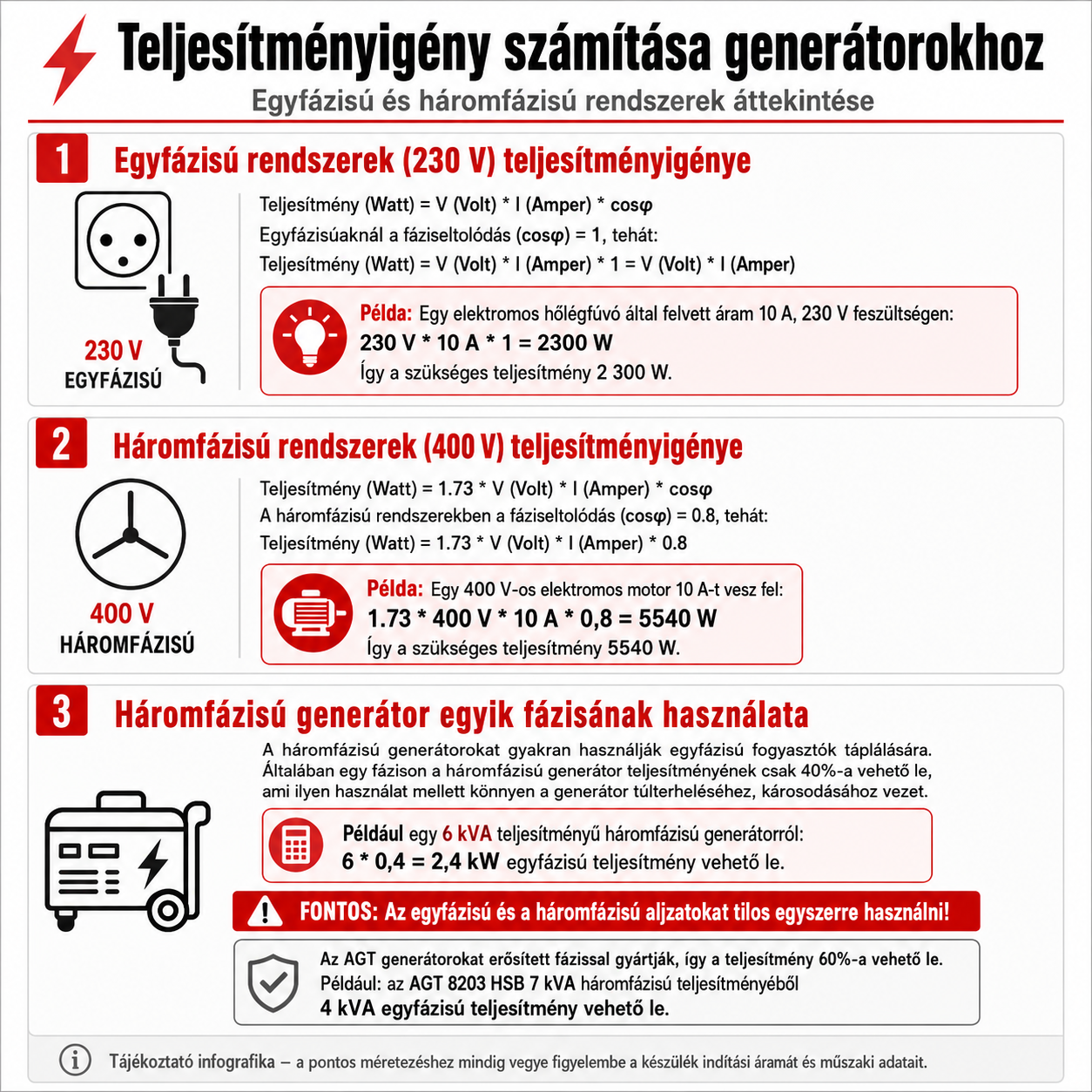

Egyfázisú rendszerek (230 V) teljesítményigénye:

Teljesítmény (Watt) = V (Volt)*I (Amper)*cosφ

Egyfázisúaknál a fáziseltolódás (cosφ)=1, tehát:

Teljesítmény (Watt) = V (Volt)*I (Amper)*1 = V (Volt)*I (Amper)



Példa: Egy elektromos hőlégfúvó által felvett áram 10 A, 230 V feszültségen:

230 V*10 A*1=2300 W, így a szükséges teljesítmény 2 300 W.



Háromfázisú rendszerek (400 V) teljesítményigénye:

Teljesítmény (Watt) = 1.73 * V (Volt) * I (Amper) * cosφ

A háromfázisú rendszerekben a fáziseltolódás (cosφ)=0.8., tehát:

Teljesítmény (Watt) = 1.73*V (Volt)*I (Amper)*0.8

Példa: Egy 400 V-os elektromos motor 10 A-t vesz fel:

1.73*400 V*10 A*0,8=5540 W, így a szükséges teljesítmény 5540 W



Háromfázisú generátor egyik fázisának használata:

  • A háromfázisú generátorokat gyakran használják egyfázisú fogyasztók táplálására. Általában egy fázison a háromfázisú generátor teljesítménynek csak 40%-a vehető le, ami ilyen használat mellett könnyen a generátor túlterheléséhez, károsodáháoz vezet. Tehát fontos megjegyezni, hogy például egy 6 kVA teljesítményű háromfázisú generátorról 6*0,4=2.4 kW egyfázisú teljesítményt vehetünk le.

  • FONTOS: Az egyfázisú és a háromfázisú aljzatokat tilos egyszerre használni!

  • Az AGT generátorokat erősített fázissal gyártják, így a teljesítmény 60%-a vehető le.

  • Például: Az AGT 8203 HSB 7 kVA háromfázisú teljesítményéből, 4 kVA egyfázisú teljesítmény vehető le.




Biztonsági együttható (túlméretezés):
Nem elegendő, hogy összeadjuk a készülékek teljesítményét, mivel az elektromos motorral hajtott gépek az indítás pillanatában nagyon nagy teljesítményt vesznek fel és az áramfejlesztő feszültsége jelentősen lecsökken!

1. Elektromos motorok esetén:

Az elektromos motorok nagy indítási áramot igényelnek, de kellő pontossággal megbecsülhető ez az érték:

- ismernünk kell a motor teljesítményét (Watt)

- kefés motorok (fúrógépek, sarokcsiszolók, stb.) esetén az együttható: 1.4

- aszinkron motorok esetén (kompresszor, betonkeverő, stb.) az együttható: 2.5 – 3.

Például egy 1.5kW teljesítményű motorral felszerelt vágógép teljesítmény igénye így 1.5kW*2.5 = 3.75 kW.



  • Az áramfejlesztő teljesítményének legalább 2-3-szorosan kell meghaladnia a róla üzemeltetett elektromos motor teljesítményét!

  • Az indítóáram szempontjából legkedvezőtlenebbek a gyakran indított, nagy áramot felvevő elektromos motorok, pl.: szivattyúk, légkompresszorok, liftek stb. Ilyenkor előfordulhat akár 6-9-szeres áramfelvétel, amelyet az áramfejlesztőnek elő kell állítani, még ha rövid időre is. Ellenkező esetben a motor nem indul el.

​

2. Inverteres hegesztőgépek esetén:

A javasolt együttható 1.25 – 1.5.

Például: Egy 4100 VA teljesítményű hegesztőgép esetén, az 1.25-ös együtthatót alkalmazva: 4100*1.25 = 5125 W szükséges.



3. UPS (szünetmentes tápegységek) esetén:

Az együttható 1 és 2.3 között változhat, a pontos értéket a szünetmentes tápegység műszaki adatainak ismeretében kell kiválasztani. Amennyiben semmilyen információ nem áll rendelkezésre 1.8 és 2 közötti értékkel ajánlott számolni.



Feszültségszabályozós, AVR-es (Automatic Voltage Regulation) típusok

  • Az AVR rendszer  ±2% belüli feszültségingadozást biztosít.

  • A kimenő feszültséget nem befolyásolja a terhelés (az áramfejlesztő teljesítményhatárain belül), a motor a fordulatszám-ingadozása és a fáziseltolódás (cosφ) sem.

  • A műszaki megoldás összetettebb és karbantartás-igényesebb mint a többi típusnál.

Az AVR rendszer alkalmazása:

  • Kismértékű feszültségingadozásra is érzékeny berendezések (háztartási berendezések, elektronikus eszközök, számítógépek, szerverek stb.) energiaellátására ajánlott szabályozórendszer.

  • Az AVR-rel ellátott háromfázisú generátorok nem javasoltak elektromos motorok indítására!

  • NEM ajánlott alkalmazni háromfázisú motorok (nagy indítóáram), hegesztőberendezések, továbbá olyan fogyasztók esetén melyek nem érzékenyek a feszültségingadozásra (szivattyúk, téglavágógépek, betonkeverők, elektromos gépek, betonvibrátorok, hegesztőberendezések, inverterek stb.)!

  • Vegyes használat esetén (pl.: elektromos motorok és háztartási eszközök egy áramfejlesztőről történő működtetése) ajánlott AVR NÉLKÜLI áramfejlesztőt használni ÉS az egyes, érzékeny fogyasztókat feszültségszabályzóval vagy szünetmentes áramforrással (UPS) védeni.

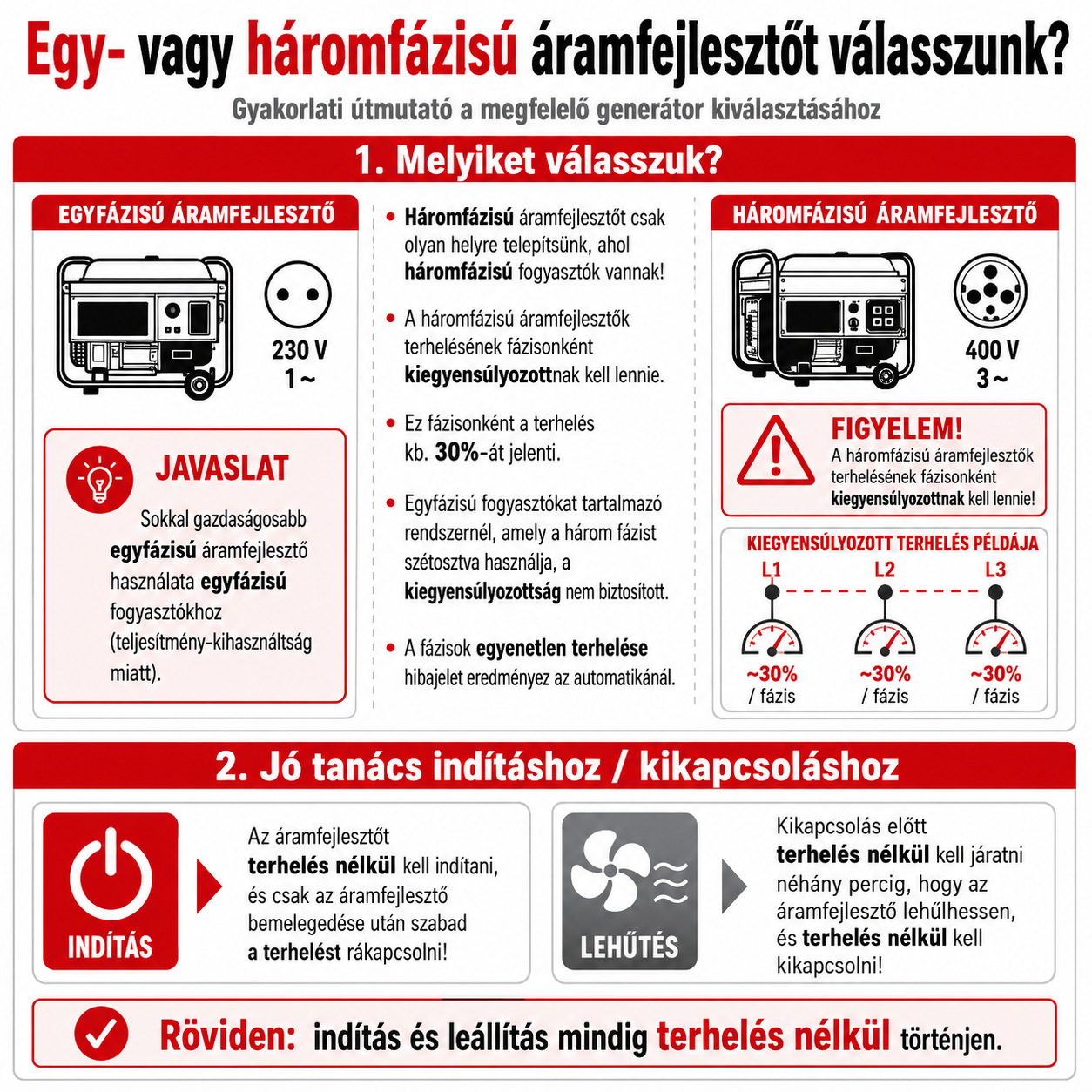

Egy- vagy háromfázisú áramfejlesztőt válasszunk?

  • Sokkal gazdaságosabb egyfázisú áramfejlesztő használata egyfázisú fogyasztókhoz (teljesítmény-kihasználtság miatt).

  • Háromfázisú áramfejlesztőt csak olyan helyre telepítsünk ahol háromfázisú fogyasztók vannak!

  • A háromfázisú áramfejlesztők terhelésének fázisonként, kiegyensúlyozottnak kell lennie. Ez fázisonként a terhelés kb. 30%-át jelenti. Egyfázisú fogyasztókat tartalmazó rendszernél, amely a három fázist szétosztva használja, a kiegyensúlyozottság nem biztosított. A fázisok egyenetlen terhelése hibajelet eredményez az automatikánál.



+ jó tanács ndításhoz/kikapcsoláshoz:

● Az áramfejlesztőt terhelés nélkül kell indítani és csak az  áramfejlesztő bemelegedése után szabad a terhelést rákapcsolni!

● Kikapcsolás előtt terhelés nélkül kell járatni néhány percig, hogy az áramfejlesztő lehűlhessen és terhelés nélkül kell kikapcsolni!
